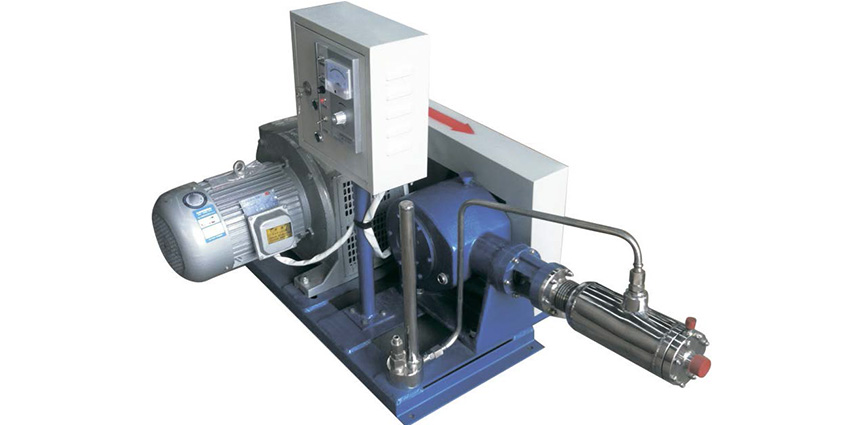

Насос состоит из металлической рамы, поршневого насоса с вакуумно-изолированной головкой, которая крепится посредством фланцевого соединения к корпусу механизма движения с ременной передачей, электродвигателя, компенсатора импульсов давления и нагнетательного трубопровода с обратным клапаном.
Поршневой насос одинарного действия с автоматическими клапанами. Вытеснение жидкости из замкнутого рабочего пространства осуществляется поршнем, возвратно-поступательного действия. При движении поршня полость рабочей втулки со стороны всасывающего клапана увеличивается и заполняется сжиженным газом поступающим из криогенного резервуара. Жидкость заполняет камеру через входное отверстие головки и разделяется на два потока. Основной поток проходит фильтр и через всасывающий клапан поступает в полость рабочей втулки, при этом давление в полости становится ниже входного давления с резервуара и всасывающий клапан автоматически открывается. В нижней крайней точке поршень изменяет направление движения на обратное и всасывающий клапан автоматически закрывается. В полости рабочей втулки происходит резкое повышение давления до необходимой величины. В момент когда давление в полости цилиндра повышается преодолевается давление над нагнетательным клапаном и клапан автоматически открывается и происходит нагнетание жидкости в нагнетательный трубопровод. Затем цикл повторяется. Часть жидкости поступившая в насос, проходя по кольцевому каналу в корпусе цилиндра, охлаждает рабочую втулку.
Рабочая среда | LO2, LN2, LAr, LCO2, СУГ, СПГ |
Максимальное давление на выходе | 30,0 Мпа |
Производительность | 200-35000 л/ч |
Расчётная температура | -196℃ - +60℃ |
Изоляция головки | многослойная вакуумная термоизоляция |
Подключение к электросети | 380V, 3-х фазное |
Тип насоса | Однополюсный, поршневой |
Режим работы | Непрерывно в течении 24 часов |
